Nos réalisations Ecobang
ECOBANG IBC/ GRV

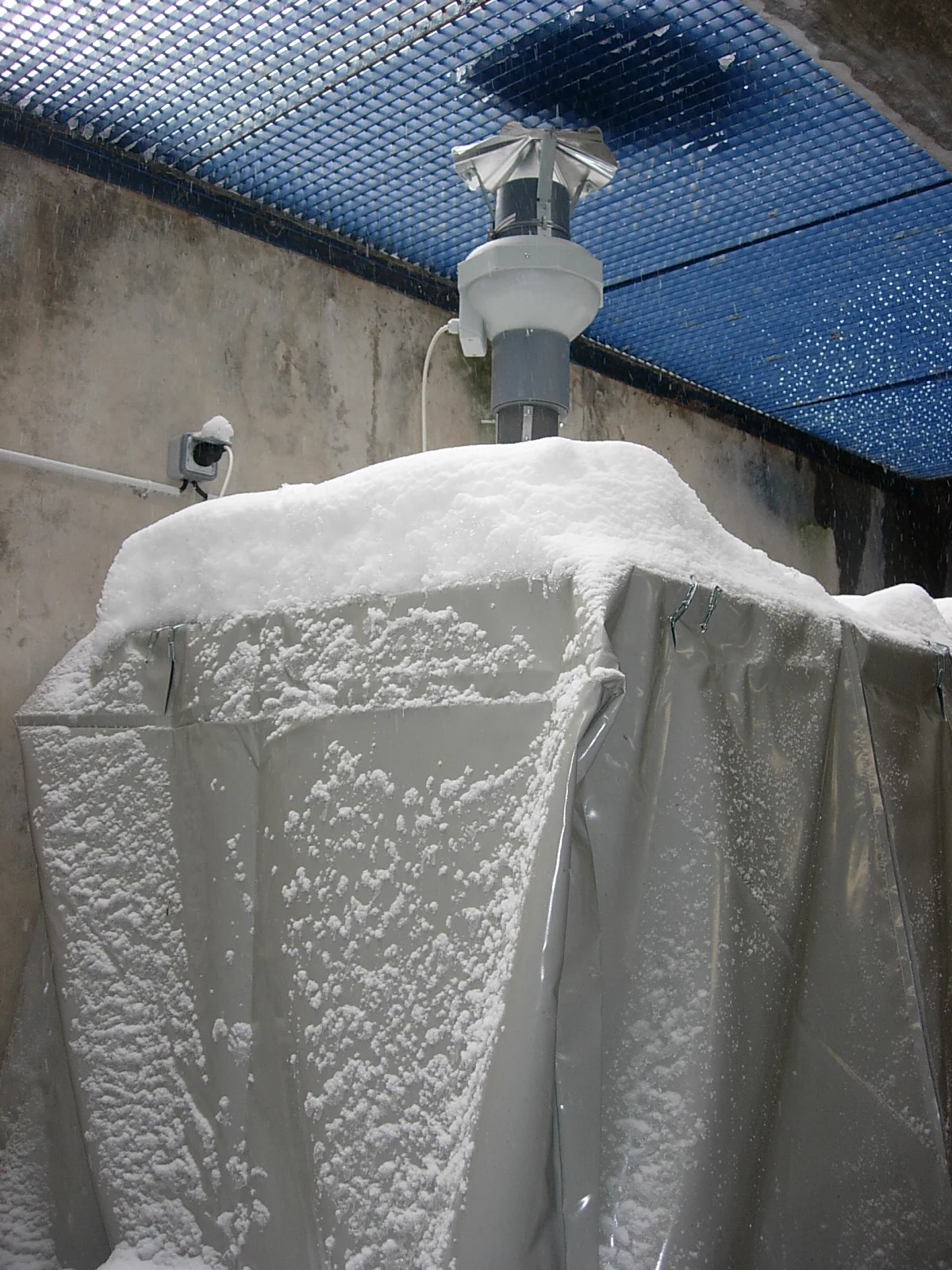

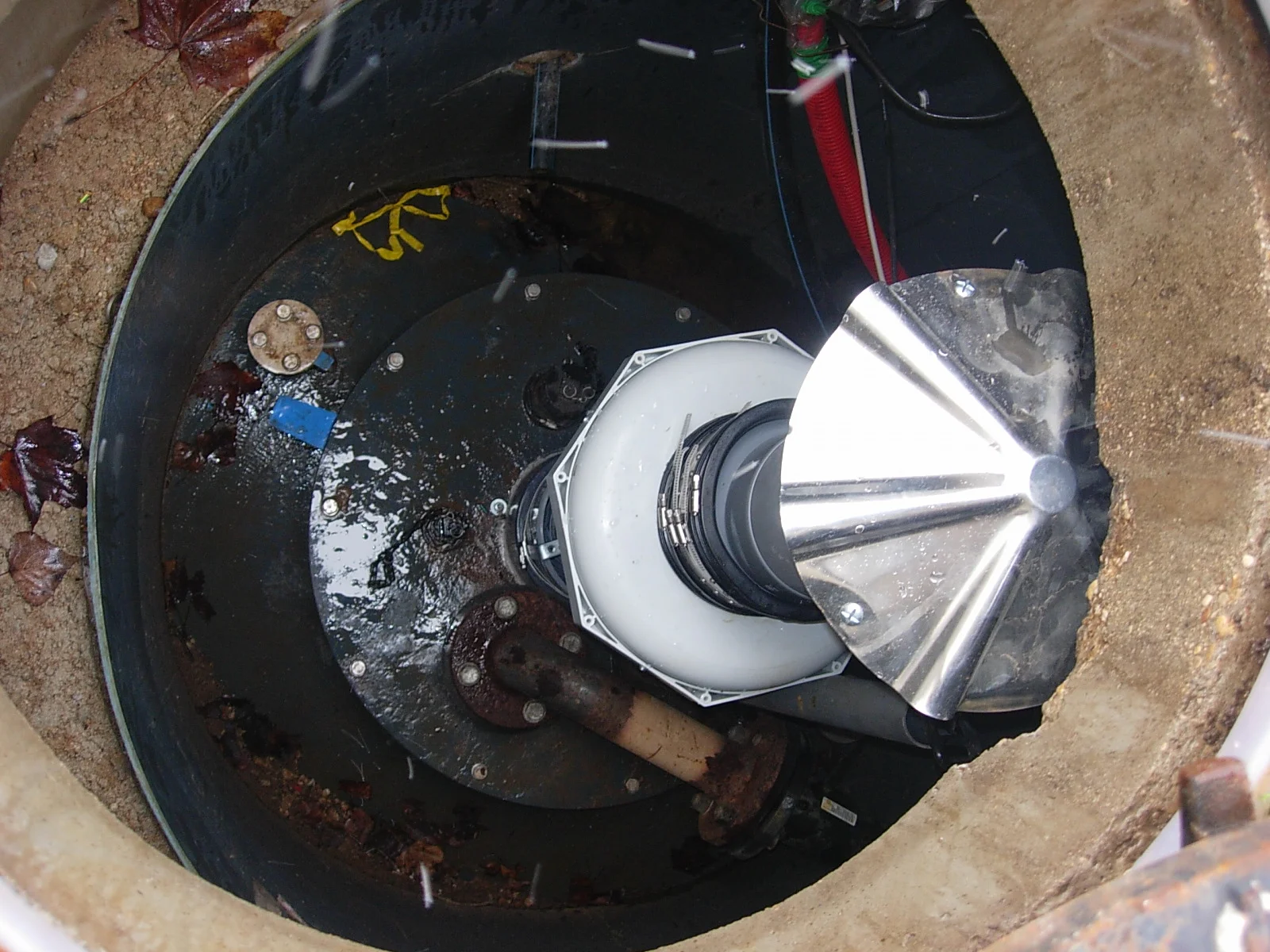

Dans une usine EDF proche de Lyon, pour réduire les volumes d’effluents aqueux contaminés par des produits chimiques. un ECOBANG conçu sur mesure pour équiper une citerne enterrée de 5000L à double paroi. Cette réalisation est très particulière, l’entrée et la sortie d’air étant concentriques. L’objectif ici était de réduire les volumes pour réduire les coûts d’élimination des effluents. Un ECOBANG IBC/ GRV positionné en sous-sol sous un caillebotis, sur un bac de rétention, et protégé par une bâche.
ECOBANG IBC/ GRV
Les effluents sont récupérés dans deux ECOBANG IBC/ GRV (deux cuves de 1000L équipées d’ECOBANG). L’ensemble est posé sur un bac de rétention réglementaire. Enfin, une bâche façonnée sur mesure recouvre l’ensemble, et évite que le bac de rétention ne se remplisse d’eaux pluviales. La capacité d’évaporation totale de l’installation est d’environ 2500 à 3000 litres par an. Cette bâche de protection extérieure pour bac de rétention est une alternative simple à mettre en œuvre, et qui évite la construction d’un auvent. La société Vento-Sol est équipée des outils adaptés pour façonner ce type de produit sur mesure.
ECOBANG sur mesure
Dans une usine EDF proche de Lyon, pour réduire les volumes d’effluents aqueux contaminés par des produits chimiques. un ECOBANG conçu sur mesure pour équiper une citerne enterrée de 5000L à double paroi. Cette réalisation est très particulière, l’entrée et la sortie d’air étant concentriques. L’objectif ici était de réduire les volumes pour réduire les coûts d’élimination des effluents.
Gamme ECOBANG SUR MESURE

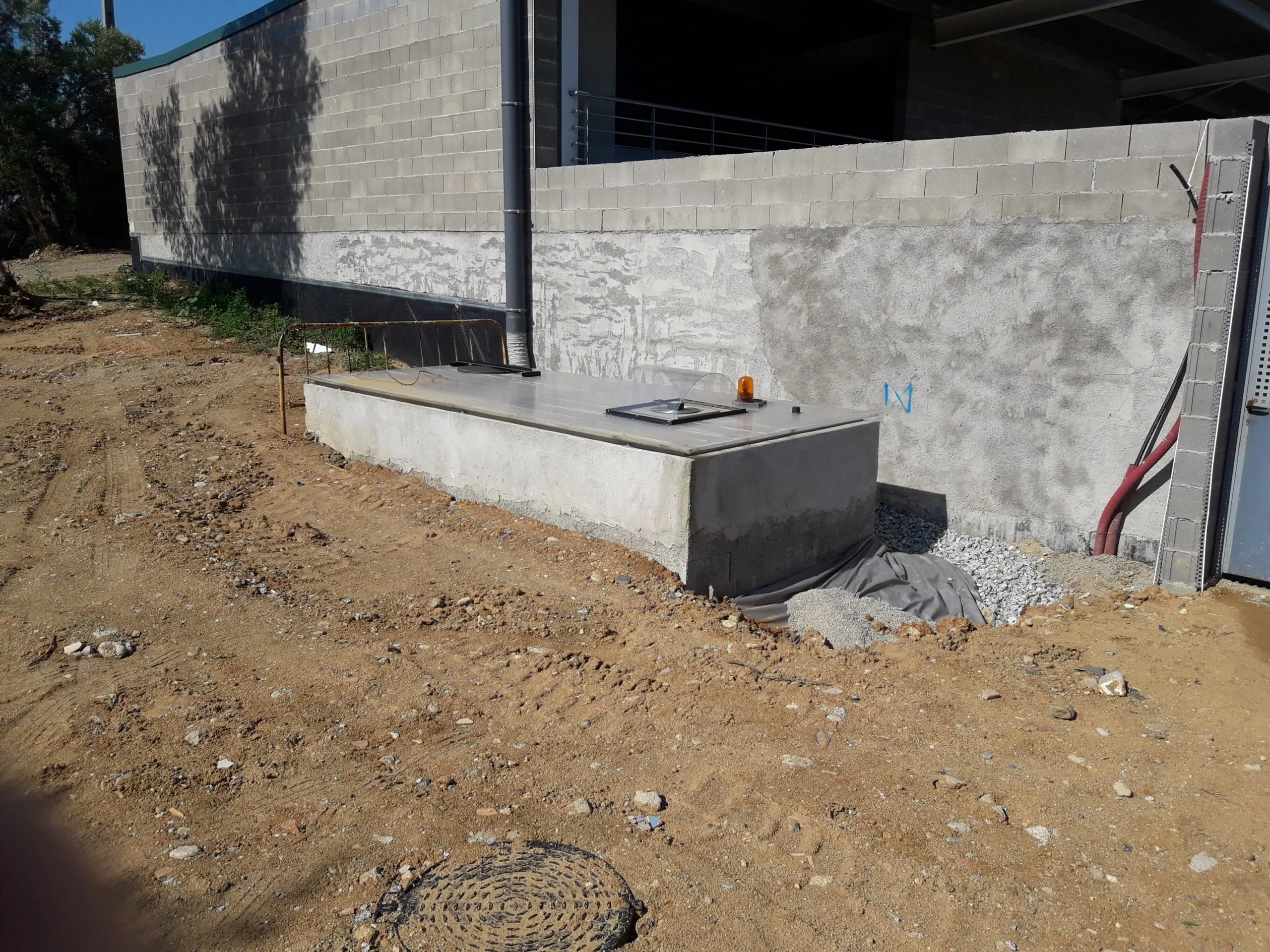

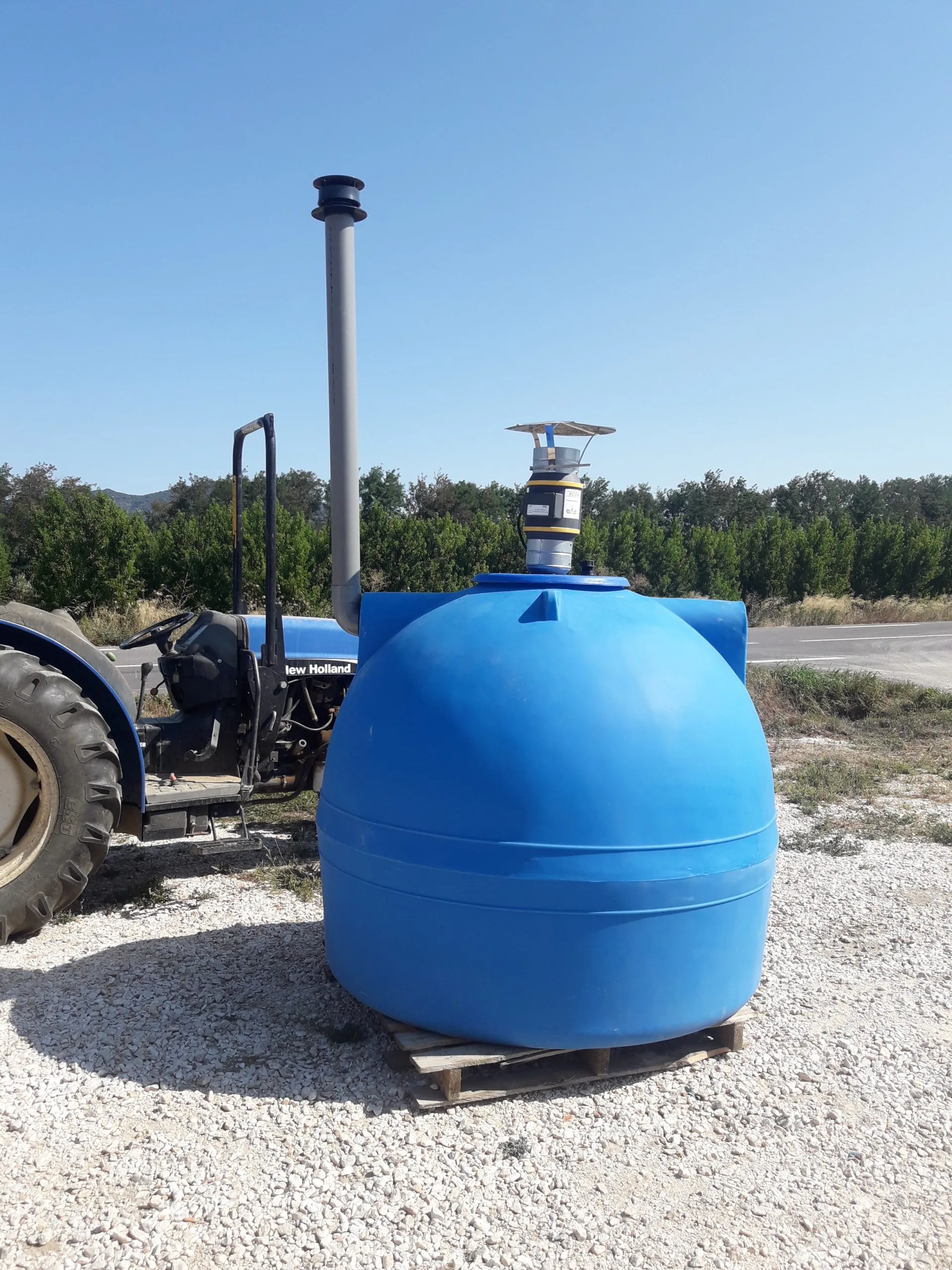

Installé sur une cuve de 2000L qui a ensuite été enterrée, à 20km de Perpignan. Les effluents phytosanitaires s’écoulent par gravité de l’aire de lavage à la cuve enterrée, d’où ils sont directement évaporés. Le dispositif de ventilation se trouve dans le trou d’homme, et n’est pas visible de l’extérieur. Seul la cheminée dépasse d’environ 1 mètre au dessus du sol. La discrétion de cette installation est totale.
Gamme ECOBANG 4000
Installé sur une cuve de 2000L qui a ensuite été enterrée, à 20km de Perpignan. Les effluents phytosanitaires s’écoulent par gravité de l’aire de lavage à la cuve enterrée, d’où ils sont directement évaporés. Le dispositif de ventilation se trouve dans le trou d’homme, et n’est pas visible de l’extérieur. Seul la cheminée dépasse d’environ 1 mètre au dessus du sol. La discrétion de cette installation est totale.

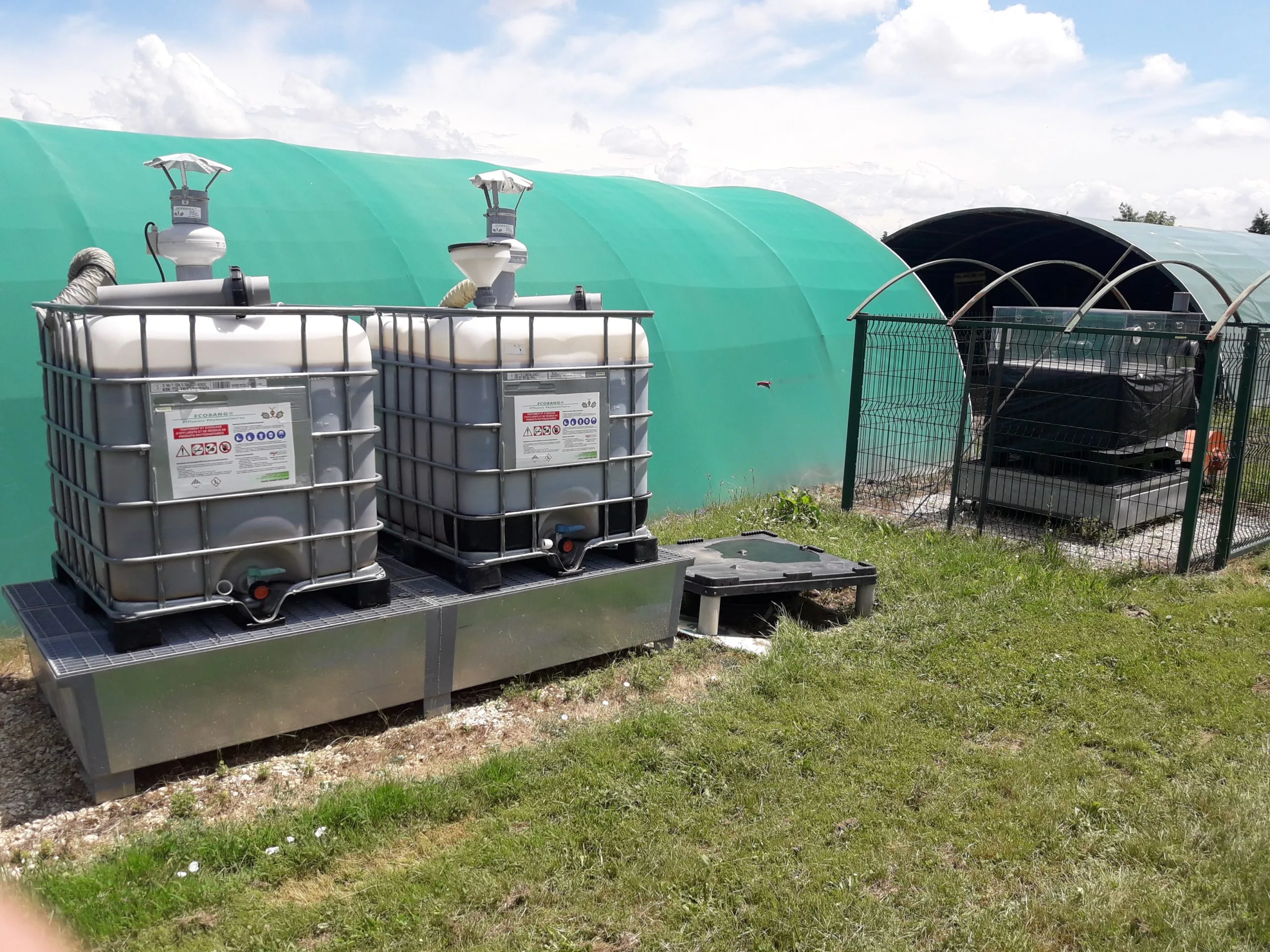

Gamme: 2 Ecobang IBC/GRV de 1000L sur bac de rétention
Située au Nord de Toulouse, dans une entreprise d’expérimentation phytosanitaire, cette installation est l’une des premières réalisées et fonctionne depuis Mars 2012. Après le lavage du pulvérisateur, l’effluent phytosanitaire s’écoule dans une cuve enterrée d’où il est pompé pour remplir les cuves. La capacité d’évaporation totale de l’installation est d’environ 3000L par an.

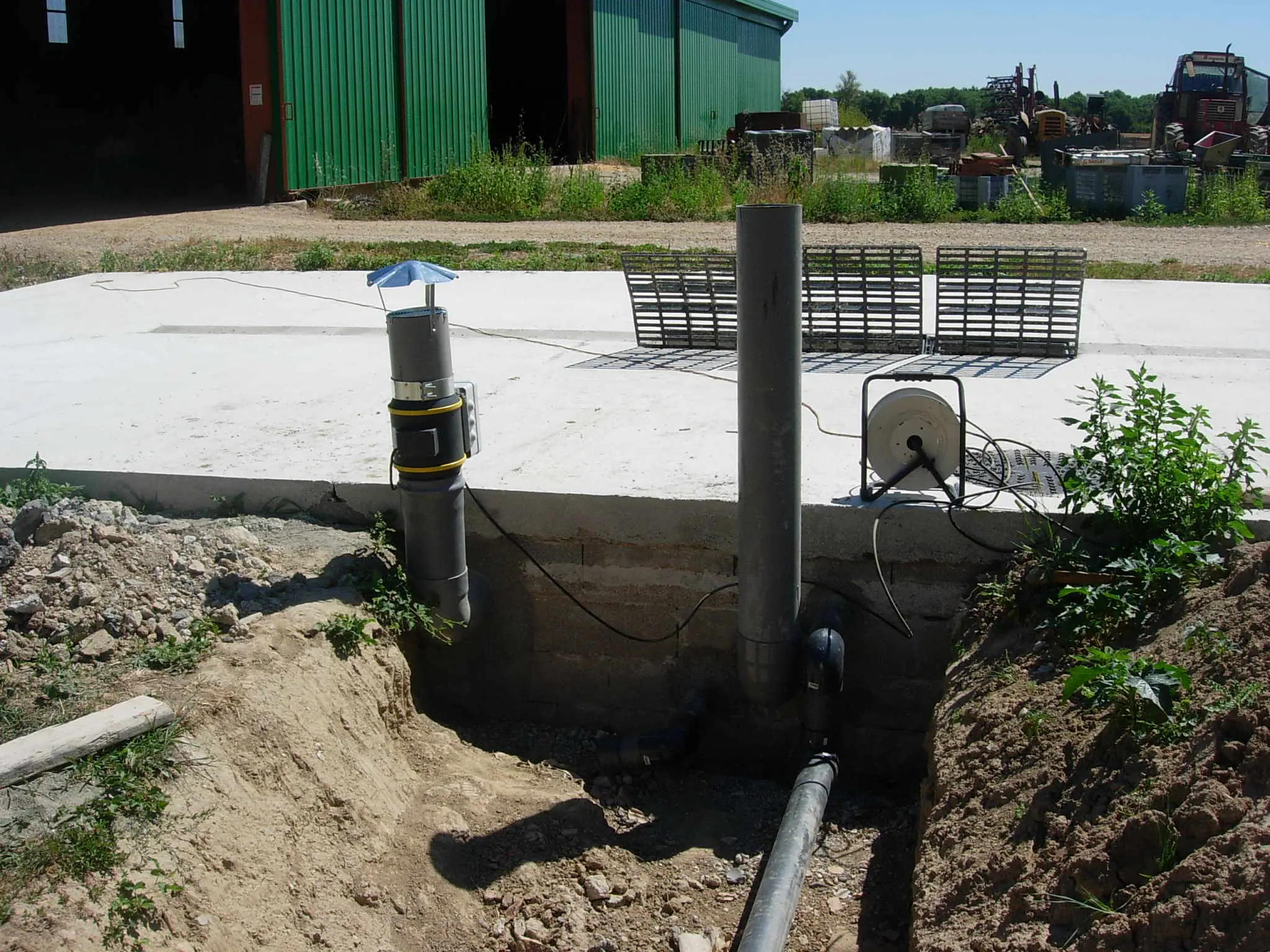

Gamme ECOBANG sur mesure.
Situé dans l’Ouest du Tarn (81), chez un arboriculteur, cette réalisation, illustrée en 3D sur le dessin précédent, est notre première réalisation d’adaptation sur mesure d’ECOBANG sur une grande citerne déjà en place chez le client. Grâce à cette réalisation, les effluents phytosanitaires s’écouleront directement dans la cuve enterrée située sous l’aire de lavage, d’où ils sont ensuite directement évaporés.

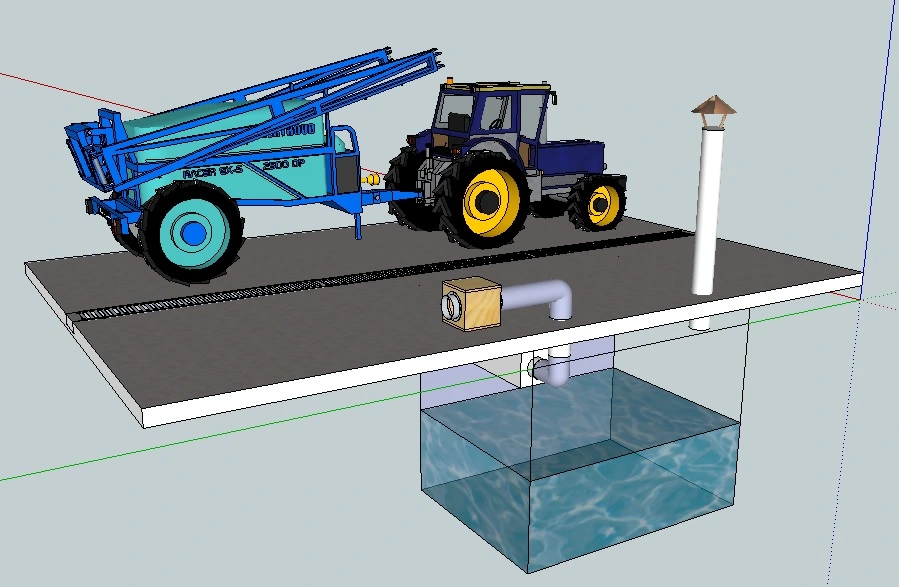

Conception d’un besoin à l’aide d’une illustration 3D
Ce client disposait déjà d’une fosse en béton d’environ 7000L, lui servant à collecter des eaux pluviales. Il nous a demandé s’il était possible de construire une aire de lavage au-dessus de la citerne, et d’y adapter ECOBANG pour y traiter ses effluents phytosanitaires. Nous avons conçu une solution sur mesure lui permettant de répondre à son besoin.
Photo ECOBANG Couplé

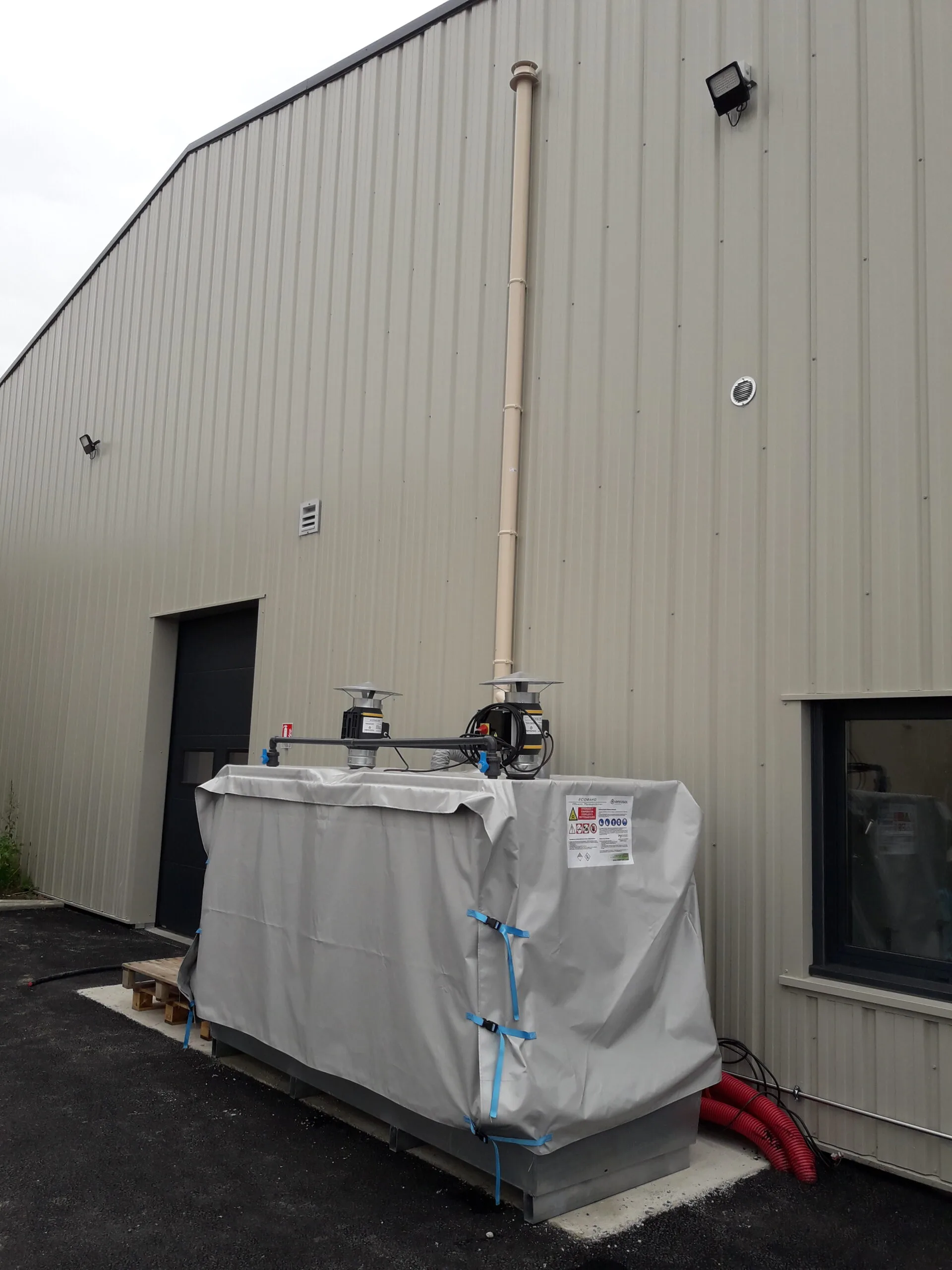

Situé dans le Maine et Loire (49) chez un horticulteur. Les deux caisses ECOBANG permettent le stockage de 1800 litres, pour un capacité d’évaporation d’environ 1500L par an. Le dispositif ayant une double paroi, il est placé juste à côté de l’aire de lavage sans nécessité de bac de rétention. Le remplissage se fait automatiquement avec une pompe de relevage et un raccordement en série des deux cuves. Les résidus secs conditionnés dans une sache sont éliminés par ADIVALOR.
ECOBANG 5000
Vu d’un dispositif ECOBANG 5000, installé dans les Charentes Maritimes. La capacité d’évaporation sera d’environ 5000L par an, et le matériel est posé directement dans un coin de l’aire de lavage. Composé d’une cuve en inox de 5000 litres et du couvercle amovible breveté, cette version ECOBANG 5000 est livrée clef en main, prête à l’usage, avec une bâche préinstallée qui permettra facilement la récupération des résidus secs. Les couleurs des photos sont naturelles.
Gamme ECOBANG SUR MESURE
30 juillet 2010, date du premier ECOBANG IBC/ GRV installé chez notre premier client, qui a osé nous faire confiance. Un grand merci. Depuis cette date, ce client traite ses effluents phytosanitaires avec ECOBANG sur 10 autres sites répartis dans plusieurs régions en France : Occitanie, Paca, Bourgogne, Hauts de France, Normandie, Centre Val de Loire, Pays de Loire, Nouvelle-Aquitaine. Depuis cette date, de nombreuses améliorations ont été apportées à ECOBANG pour fiabiliser le dispositif, le simplifier, réduction de la consommation électrique, etc.
Gamme ECOBANG CP 900
Situé dans le Maine et Loire (49) chez un Viticulteur, en 2016. Cette installation permet l’évaporation d’environ 1000L par an d’effluents phytosanitaires. Les effluents, après le lavage, sont pompés et introduits dans la caisse palette de 900L équipée d’ECOBANG. A la fin de l’évaporation, une fois par an, l’utilisateur pourra récupérer les résidus secs dans une bâche qui a été installée au démarrage et qui sera collectée et éliminée par ADIVALOR.
Emballage ECOBANG
Photo montrant le conditionnement de 2 ECOBANG IBC Couplés vendus clefs en main, et prêts à l’expédition. Le matériel est bien protégé d’abord par un carton de renfort, le tout étant ensuite filmé et bien fixé. Arrivé à destination, il ne reste que le branchement de l’arrivée d’effluents phytosanitaires et de l’électricité.

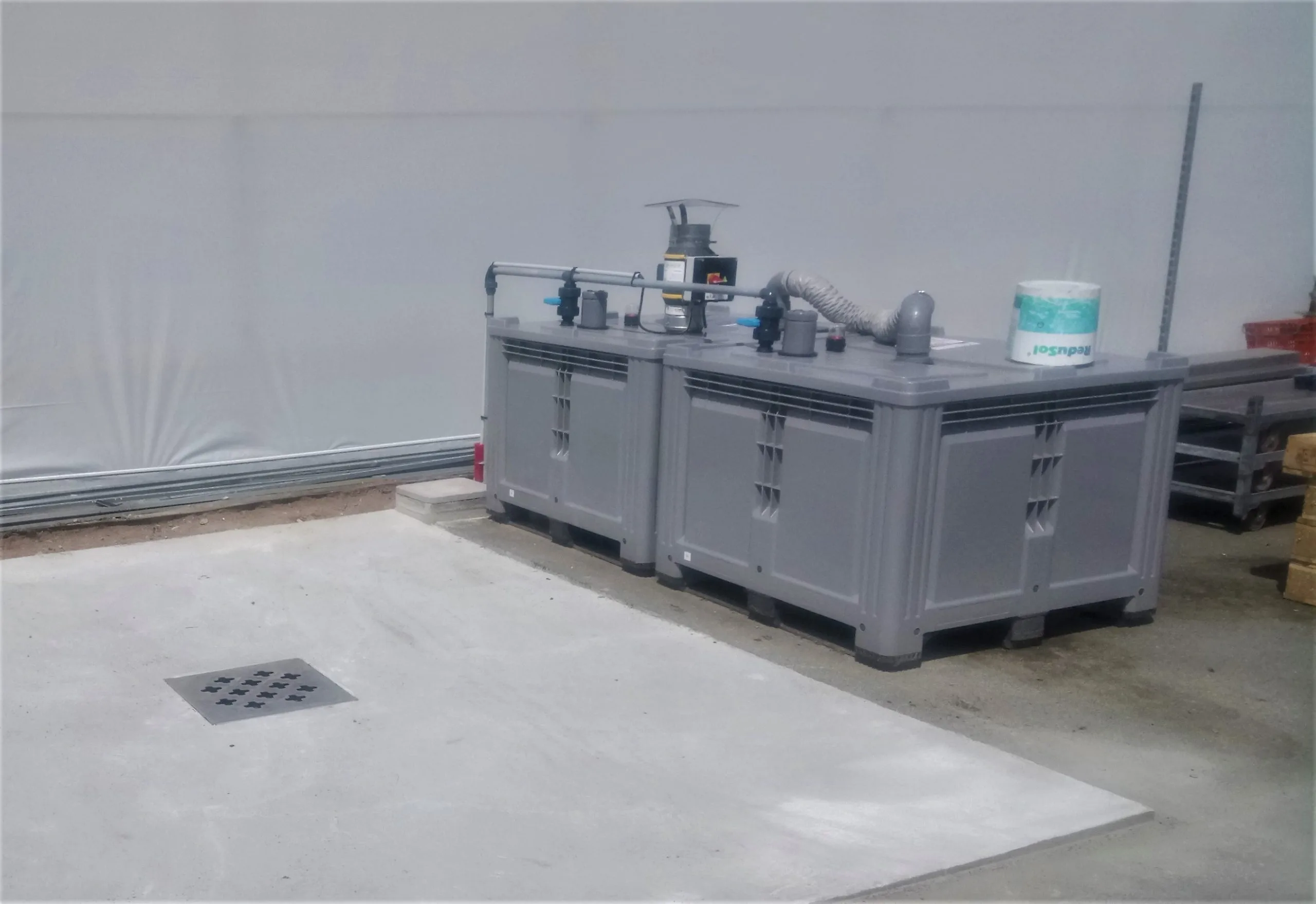

Gamme ECOBANG CP 900 Couplé
Situé dans le Pays de la Loire, le dispositif de traitement des effluents phytosanitaires est placé directement sur l’aire de lavage. Cette solution offre un total de 1800 litres de capacité de stockage. Avec cette configuration, un appareil ECOBANG évapore les effluents dans deux cuves. La capacité d’évaporation de cette installation sous le climat est d’environ 1500L par an.
